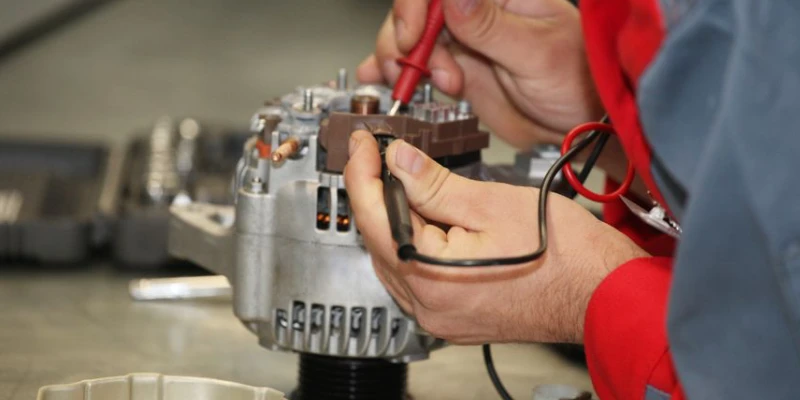

Як перевірити генератор мультиметром — покрокова інструкція

Як протестувати генератор автомобіля мультиметром

Генератор — це ключовий елемент електросистеми авто. Він відповідає за підзарядку акумулятора та живлення електроніки під час роботи двигуна. Якщо є підозри на несправність генератора — можна швидко перевірити його за допомогою звичайного мультиметра.

Що потрібно для перевірки генератора

• Мультиметр з режимом DCV (постійна напруга);
• Доступ до акумулятора та генератора;
• 5–10 хвилин часу.

Крок 1: Перевірка акумулятора перед тестом генератора

1. Увімкніть мультиметр у режим DCV (20 В).
2. Під'єднайте червоний щуп до плюсової клеми АКБ, чорний — до мінусової.
3. Нормальна напруга на заглушеному авто: 12,5–12,7 В.
4. Якщо менше 12,2 В — акумулятор розряджений, потрібна зарядка перед подальшим тестом.

Крок 2: Вимірювання напруги при працюючому двигуні

1. Запустіть двигун.
2. Знову виміряйте напругу на акумуляторі.
3. Норма: 13,8–14,5 В.

Відхилення:

• Менше 13 В — ймовірна несправність генератора або регулятора;
• Більше 14,8 В — проблеми з регулятором напруги (перезаряд).

Крок 3: Перевірка генератора під навантаженням

1. Увімкніть всі основні споживачі: фари, обігрів, пічку, магнітолу.
2. Спостерігайте за напругою на АКБ.

Нормальні значення: 13,7–14 В

Якщо менше 13 В:

• Зношені щітки;
• Пробій діодного мосту;
• Збої регулятора напруги.

Крок 4: Перевірка виходу генератора (виключення проводки)

1. Мультиметр у режим DCV;
2. Червоний щуп — до клеми B+ генератора, чорний — до маси;
3. На холостих обертах має бути 13,8–14,5 В.

Якщо на генераторі норма, а на АКБ — низько:

• Проблема в проводці (окислення, поганий контакт, злам кабелю).

Крок 5: Порівняльний тест генератор — акумулятор

1. Виміряйте напругу на клемі B+ генератора і на клемах АКБ.
2. Якщо різниця більше 0,3 В — є втрати у проводці, реле або контактах.

Що означають результати вимірювання

• Низька напруга після запуску: генератор не заряджає акумулятор.
• Напруга понад 14,8 В: несправний регулятор напруги, можливий перезаряд.
• На генераторі напруга в нормі, на АКБ — низька: проблеми з проводкою або контактами.
• Падіння напруги під навантаженням: зношені щітки, несправні діоди або слабкий генератор.
